상품 이름: | 비디오 월 프로세서 | 산출 해결책: | 1920x1080 |
---|---|---|---|
배회, 줌, PIP: | 지원 | 화면 당 최대 PIP: | 1,4,16, 특화 |
컬러 품질: | 32bit | 입력 출력 신호 소스: | HDMI, DVI, VGA, AV, YPBPR, IP |
제어 수법: | RS232, IP | 소모: | 12W/channel |
하이 라이트: | 다중 디스플레이 프로세서,비디오 디스플레이 벽 제어기 |

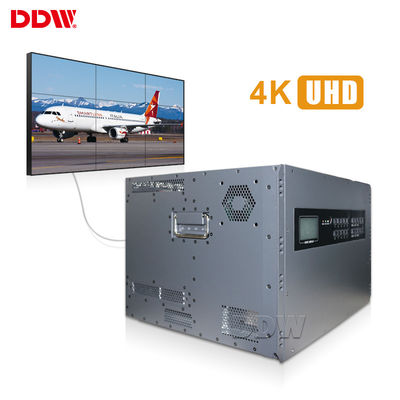

LCD 비디오 월 프로세서 Dp 4K 32 비트 DVI HDMI SD 입력 안드로이드 IOS 제어

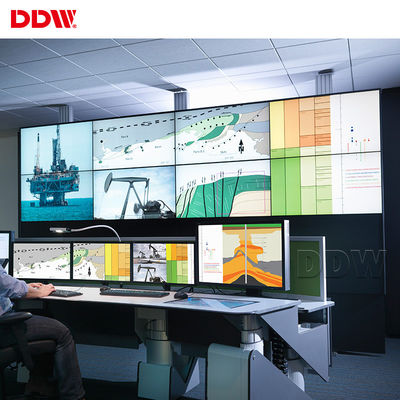

LCD 비디오 월 프로세서 출원 :
1. 공공 장소 : 지하철, 공항, 서점, 전시회장, 체육관, 박물관, 회의장, 인재 시장, 복권 센터, 등.
2. 엔터테인먼트는 개최됩니다 : 영화관, 휘트니스 센터, 바카내셔널 마을, KTV 바, 인터넷 바, 뷰티 살롱, 골프 코스, 등.
3. 금융 기관 : 은행, Security/ Fund/ 보험 회사, 기타 등등.
4. 사업체 : 슈퍼마켓, 쇼핑몰, 고급 상점, 체인점, 4S 상점, 호텔, 레스토랑, 여행사, 약사의 상점, 기타 등등.
5. 공공 서비스 : 병원, 학교, 텔레콤, 우체국, 등.
6. 레알 Estate&Property : 아파트, 빌라, 사무실 건물, 상업적 오피스 빌딩, 모델 하우스, 판매 사무소, 엘리베이터의 디 엔트랜스, 등.
LCD 비디오 월 프로세서 키특성 :
1, 소형이고 확장가능한 입출력
40개의 입력 채널이 18 또는 36 다중까지 확장될 수 있다고, 당신은 소형 1단위 주택에서 대규모 다중 디스플레이 시스템을 실현할 수 있습니다.
2, 절전 디자인
내장 절전 그래픽 보드와 하나의 장치 구조설계에 의한 저감 효과 부품.
3, 용이한 대체

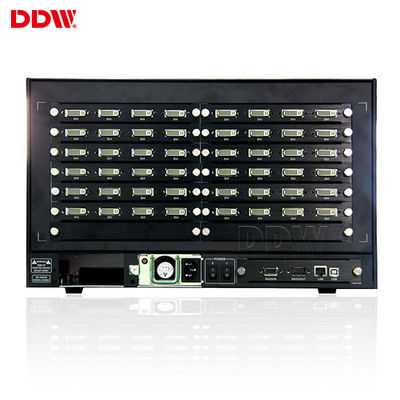

후방 분리할 수 있는 입출력 보드 도입과 확장은 쉽게 있을 수 있습니다.
사용자는 전체 샤시를 랙에서 제거하는 것 없이 입력과 출력 보드를 한 단위로 대체할 수 있습니다.
4, 2는 ~ 4 갈라진 표시 기능 (한 단일 스크린)을 분리했습니다
한 단일 스크린 최고 4까지 신호 출처는 동시에 입력했습니다, 그것이 어떠한 패턴과 중첩 이미지에 설계일 수 있습니다.
5, 비디오 월 구성 지원
디지탈 영상 처리 시스템의 고해상도를 짜맞추게 하는 iMAX-5000 시리즈는 매트릭스와 모자이크 비디오 월 구성 둘 다를 지원합니다.
6, 심리스 스위칭 처리 장치 내부
어떤 조인트, 어떤 검은 화면, 매끄러운 비디오 스위칭 처리 장치 내부.
DDW 비디오 월 프로세서 기술적 요구
모델 시리즈 | CBD로 | 기능 | 어떤 CBD | ||||
기능 설명 | 12개 채널 VGA / DVI 입력인 4 채널 CBD,16channel AV가 자유로이 다수 짜집기 플레이어를 지원하고, 시스템에 동시에 디퍼런트시갈을 보여주고 데이지 체인 위원회에 구축된 스크린을 요구할 수 있습니다 | ~ | 16 채널 AV,16channel VGA/ DVI input,6U 건은 16이지 스크린 배열을 지원합니다 | ||||
(선택적인) 입력 신호 | CVBS | 지원 PAL / NTSC 포맷, 다수 BNC 공항 | ~ | ||||
VGA / RGBHV | 다채널 VGA DB-15 공항, 지원 VGA 풀 포맷 입력 | ~ | |||||
HDMI, DVI, 4K-DVI, IP | 4K(3840x2160) 입력을 지원하시오 그러면 각각 IP은 4개 채널을 디코딩합니다 | ~ | |||||
이피비피르, YCbCr(customizable) | VGA, RGBHV 신호, 지원 PAL, NTSC 포맷과 720P, 1080i HSTV의 동일 커넥터 | ~ | |||||
(주문형인) SDI | BNC는 좌현으로 향하게 합니다 | ~ | |||||
AV, SD/HD/3G SDI, IP 디코딩, 광섬유, DP, 하드바세트, 모니터링 카드 캔을 시사평을 쓰는 것은 주문 제작됩니다 ; | ~ | ~ | |||||
입력 결정 | 최고 4K까지, 일반적으로 사용된 결의안 | ||||||
출력 신호 포맷 | VGA, RGBHV | 신호는 XGA(1024x768@60Hz)/DB-15 공항을 보냅니다 | ~ | ||||
HDMI, DVI, 4K-DVI | DVI 출력인 HDMI | ~ | |||||
(커스텀즈러블) 3G SDI | 밖에 BNC 포트 루프 | ~ | |||||
AV, 이피비피르, DVI-HDMI 컨버터, SD, HD, DP, 하드바세트가 맞춤화될 수 있습니다 ; | ~ | ~ | |||||
출력 해상도 | 최고 4K까지, 일반적으로 사용된 결의안 | ||||||
제어 | 표준 RS232 공항 | ||||||
(커스텀즈러블) IR 원격제어 장치, LAN 콘트릴, IOS, (선택적인) 안드로이드 어플리케이션 제어 | |||||||
시스템 제어 소프트웨어 | 특수 제어 소프트웨어 | ||||||
전원 공급기 | 과다한 전력 공급 110-220VAC, 50/60Hz | ||||||
소모 | 12W/channel | ||||||
작동 온도 | -20' C--60' C | ||||||
일하는 습도 | 5-95% | ||||||
경우 상술 | 2U, 3.5U, 7U,10U, 12.5U, 15U, 23U 표준 랙 마운트 샤시 | ||||||
일련의 제어 인터페이스 | RS-232,9-pin 여성, 타입-D | ||||||
보드 비율 | 115200 | ||||||
핀 형상 | 2=TX,3=RX,5=GND | ||||||
이더넷 컨트롤 인터페이스 | RJ-45 여성, TCP / IP | ||||||
이더넷 제어 속도 | 자동차 10M 또는 100M, 전양방성 또는 반-이중 | ||||||
작업 시간 | 365x7x24hrs |
하레웨어 비디오 월 제어기 U 샤시 스펙
샤시 U 사이즈 | 제어기는 (밀리미터)를 감광시킵니다 L*W*H |
팩은 (밀리미터)를 감광시킵니다 L*W*H |
N.W(KG) | G.W(KG) | 최대 입력 부정. | 최대 출력 부정. | MAX 출력 소모(와트) |
2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
