상품 이름: | 비디오 월 매트릭스 | 산출 해결책: | 1920*1080 |
---|---|---|---|
배회, 줌, PIP: | 지원 | 화면 당 최대 PIP: | 1,4,16, 특화 |
컬러 품질: | 32bit | 입력 출력 신호 소스: | HDMI, DVI, VGA, AV, YPBPR, IP |
제어 수법: | RS232, IP | 입력 대역폭: | 165MHz |
하이 라이트: | 비디오 매트릭스 제어기,다중 화면 비디오 컨트롤러 |

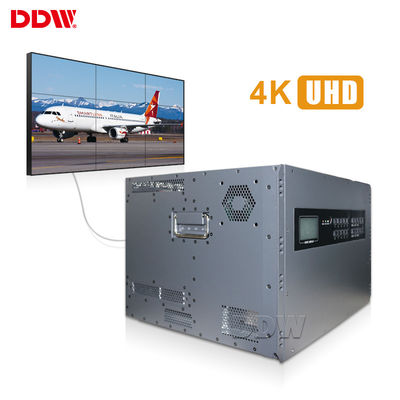

DIV HDMI VGA RJ45 멀티 신호 입력 포맷을 위한 비디오 월 매트릭스
비디오 월 매트릭스 성능 :
1, 응답 시간 6 이하 부인이 신속한 콤마입니까
2, 내장된 3D 디지털 신호대 잡음비 개선, 지지 1920x1080 결의안.
3, 신호 인터페이스 --- RS232, HDMI, DVI, VGA, 이피비피르, AV
제어 소프트웨어에 의한 시스템을 위한 4, RS232가 제어하건데, 용이한 작동
5. 조합 :2x2, 2x3, 3x3, 3x4, 4x4, 5x4, 5x5와 자유로이 선수를 접합하는 배수
DDW 비디오 벽 행렬 키특성 :
1. 운영 체제 없는 가득 찬 하드웨어 형태
2. 고속 버스 병렬 처리 기술, 고대역 압축되지 않는 처리
3. 실시간 이미지 표시, 어떤 하강 프레임
4. 어떠한 사이즈와 어떠한 중첩된 것에, 임의 위치에 있는 지지 디스플레이
5. 가공처리하는 지원 개방 창 효과
6. 지원 대형 스크린 이미지 정지
7. 연속된 지원 7 X 24와 안정적 운영
8. 유연성이 입출력 이사회를 증가시킵니다
9. 부분 투입과 출력 카드를 혼합된 간섭으로 지원하세요
10. 입출력 카드는 긴급 교환, 플러그-앤-플레이 기능성을 지원합니다
11. 출력 해상도 최고 1920 X 1200
DDW 비디오 월 매트릭스 기술적 요구
항목 번호. | 성분 | 기술 | 수량 /는 신호합니다 | 시그널 타입 | |||||
1 | 비디오 월 매트릭스 SwitcherDDW-VM1212 | 12HDMI 입력, 12HDMI 출력, 순수 하드웨어, 지원 배수 짜집기 선수 자유로이,와 시스템에 동시에 다른 시갈을 보여주고 데이지 체인 위원회에 구축된 화면을 요구할 수 있습니다 | 24 | HDMI | |||||
2 | 소프트웨어 | 제어하기 위한 PC, OS 기간에 설치됩니다 | 1 | ||||||
3 | 부속물 | 전원 플러그, IR 제어기, 영문 매뉴얼 | 1 | ||||||
입력 카드 | |||||||||
인터페이스 | 12*HDMI 종류 A | ||||||||
프로토널 신호 | HDMI 1.3, HDCP 1.3, 적합한 DVI1..0 | ||||||||
EDID | 지원 | ||||||||
입력 대역폭 | 165MHZ | ||||||||
결의안 | HDTV 1920*1080@60HZ, HDCP 1920*1200@60HZ | ||||||||
출력 카드 | |||||||||
인터페이스 | 12*HDMI 종류 A | ||||||||
프로토널 신호 | HDMI 1.3, VGA 1.0, 적합한 DVI1..0 | ||||||||
출력 대역폭 | 165MHZ | ||||||||
출력 해상도 |
1920x1200@60Hz,1920x1080@60Hz,1680x1050@60Hz,1600x1200@60Hz, |
||||||||
스위치 효과 | 심리스 스위칭 | ||||||||
시스템 기능 | |||||||||
RS232에 | 1 | ||||||||
IR에 | 1 | ||||||||
AC에 | AC100-240V | ||||||||
컬러 시스템 지원 | PAL / NTSC / SECAM | ||||||||
제어 타입 | IR 멀리 있는 &Software 제어 | ||||||||
메뉴 언어 | 영어 / 중국 (다수의 언어가 맞춤화될 수 있습니다) | ||||||||
수직 / 수평 디스플레이 | 지원 | ||||||||
디스플레이를 결합시키세요 | 지지는 화면과 공연 전시의 어떠한 호리즈엔탈 &vertical 수도 결합시킵니다 | ||||||||
지원은 한 이미지를 보여주기 위해 함께 모든 화면을 결합시킵니다 | |||||||||
단단한 디스플레이 | 각각 스크린 입력을 개별 신호로 지원하세요 | ||||||||
PIP / 줌 / 로밍 | 부정 | ||||||||
다수의 인터페이스 | 지원 DVI, HDMI, VGA, AV &multiple 신호 입력 | ||||||||
부유한 결의안 | 지지 1080P,1080I,720P,480P &multiple 결의안 입력 | ||||||||
지불 기간 &Conditions | |||||||||
보증 : 3년 보증, 추가 요금은 추가적 한 해 보증에 대하여 부과될 것입니다. |
입출력 연결기의 기술 명세서
VGA / RGB 입력 방식 | 입력 : 여성인 15 핀 HD 디-서브 | |
SYNC 모드 : HV 독립적 동기화 | ||
색상 모드 : 32개 비트 / 화소 | ||
결의안 : 640*480/60HZ-1920*1200/60HZ | ||
입력 임피던스 :75Ω | ||
영상 입력 | 입력 커넥터 : BNC | |
탐색하는 것 : 풀 포맷 자동차 탐지 | ||
입력 임피던스 :75Ω | ||
VGA 또는 DVI는 출력했습니다 | 결의안 :1024x768/60HZ-1920x1200/60HZ | |
색상 모드 : 32개 비트 / 화소 | ||
출력 임피던스 :75Ω | ||
입출력 연결기의 물성 | ||
신호 | 연결기 | 타입 |
복합 영상 입력 | BNC | 여성 |
VGA는 입력했습니다 | 15 핀 HD 디-서브 | 여성 |
VGA는 출력했습니다 | 15 핀 HD 디-서브 | 여성 |
DVI는 출력했습니다 | 24+5 또는 24+1 표준 | 여성 |
보조 RS-232 | 9 핀 디-서브 | 여성 |
주요 RS-232 | 9 핀 디-서브 | 여성 |
