상품 이름: | 비디오 월 매트릭스 | 산출 해결책: | 1920x1080 |
---|---|---|---|
배회, 줌, PIP: | 지원 | 화면 당 최대 PIP: | 1,4,16, 특화 |
컬러 품질: | 32bit | 입력 출력 신호 소스: | HDMI, DVI, VGA, AV, YPBPR, IP |
입력 번호: | 8 | 출력 갯수: | 8 |
하이 라이트: | 비디오 월 멀티플렉서,다중 화면 비디오 컨트롤러 |

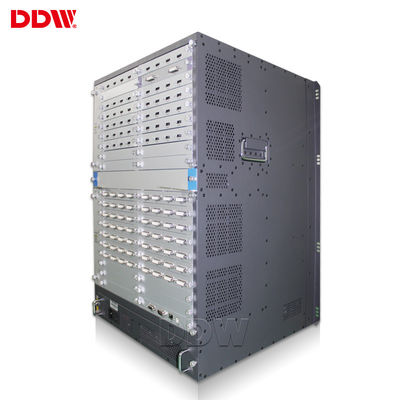

주문 제작된 비디오 월 프로세서 앱 리모콘 128 최대 출력수
비디오 월 매트릭스 기본 정보 :
1. 전체 화면 표시, 개별적으로 각각 화면에 디스플레이, 무료 결합 디스플레이, 그림 로밍, 위에 놓인 그림, 그림 한도와 같은 다양한 화면 표시 방식
2. 공공 장소 : 지하철, 공항, 서점, 전시회장, 체육관, 박물관, 회의장, 인재 시장, 복권 센터, 등.
3. 엔터테인먼트는 개최됩니다 : 영화관, 휘트니스 센터, 바카내셔널 마을, KTV 바, 인터넷 바, 뷰티 살롱, 골프 코스, 등.
4. 금융 기관 : 은행, Security/ Fund/ 보험 회사, 기타 등등.
5. 사업체 : 슈퍼마켓, 쇼핑몰, 고급 상점, 체인점, 4S 상점, 호텔, 레스토랑, 여행사, 약사의 상점, 기타 등등.
6. 공공 서비스 : 병원, 학교, 텔레콤, 우체국, 등.
7. 레알 Estate&Property : 아파트, 빌라, 사무실 건물, 상업적 오피스 빌딩, 모델 하우스, 판매 사무소, 엘리베이터의 디 엔트랜스, 등.
LCD 비디오 벽 행렬 키특성 :
1, 소형이고 확장가능한 입출력
40개의 입력 채널이 18 또는 36 다중까지 확장될 수 있다고, 당신은 소형 1단위 주택에서 대규모 다중 디스플레이 시스템을 실현할 수 있습니다.
2, 절전 디자인
내장 절전 그래픽 보드와 하나의 장치 구조설계에 의한 저감 효과 부품.
3, 용이한 대체
후방 분리할 수 있는 입출력 보드 도입과 확장은 쉽게 있을 수 있습니다.
사용자는 전체 샤시를 랙에서 제거하는 것 없이 입력과 출력 보드를 한 단위로 대체할 수 있습니다.
4, 2는 ~ 4 갈라진 표시 기능 (한 단일 스크린)을 분리했습니다
한 단일 스크린 최고 4까지 신호 출처는 동시에 입력했습니다, 그것이 어떠한 패턴과 중첩 이미지에 설계일 수 있습니다.
5, 비디오 월 구성 지원
디지탈 영상 처리 시스템의 고해상도를 짜맞추게 하는 iMAX-5000 시리즈는 매트릭스와 모자이크 비디오 월 구성 둘 다를 지원합니다.
6, 심리스 스위칭 처리 장치 내부
어떤 조인트, 어떤 검은 화면, 매끄러운 비디오 스위칭 처리 장치 내부.
DDW 비디오 월 매트릭스 기술적 요구
항목 번호. | 성분 | 기술 | 수량 /는 신호합니다 | 시그널 타입 | |||||
1 | 비디오 월 매트릭스 SwitcherDDW-VM128128 | 128HDMI 입력, 128HDMI 출력, 순수 하드웨어, 지원 배수 짜집기 선수 자유로이,와 시스템에 동시에 다른 시갈을 보여주고 데이지 체인 위원회에 구축된 화면을 요구할 수 있습니다 | 256 | HDMI | |||||
2 | 소프트웨어 | 제어하기 위한 PC, OS 기간에 설치됩니다 | 1 | ||||||
3 | 부속물 | 전원 플러그, IR 제어기, 영문 매뉴얼 | 1 | ||||||
입력 카드 | |||||||||
인터페이스 | 128*HDMI 종류 A | ||||||||
프로토널 신호 | HDMI 1.3, HDCP 1.3, 적합한 DVI1..0 | ||||||||
EDID | 지원 | ||||||||
입력 대역폭 | 165MHZ | ||||||||
결의안 | HDTV 1920*1080@60HZ, HDCP 1920*1200@60HZ | ||||||||
출력 카드 | |||||||||
인터페이스 | 128*HDMI 종류 A | ||||||||
프로토널 신호 | HDMI 1.3, VGA 1.0, 적합한 DVI1..0 | ||||||||
출력 대역폭 | 165MHZ | ||||||||
출력 해상도 |
1920x1200@60Hz,1920x1080@60Hz,1680x1050@60Hz,1600x1200@60Hz, 1600x900@60Hz,1440x900@60Hz,1400x1050@60Hz,1366x768@60Hz, 1280x1024@60Hz,1280x960@60Hz,1280x800@60Hz,1280x720@60Hz, 1024x768@60Hz,800x600@60Hz |
||||||||
스위치 효과 | 심리스 스위칭 | ||||||||
시스템 기능 | |||||||||
RS232에 | 1 | ||||||||
IR에 | 1 | ||||||||
AC에 | AC100-240V | ||||||||
컬러 시스템 지원 | PAL / NTSC / SECAM | ||||||||
제어 타입 | IR 멀리 있는 &Software 제어 | ||||||||
메뉴 언어 | 영어 / 중국 (다수의 언어가 맞춤화될 수 있습니다) | ||||||||
수직 / 수평 디스플레이 | 지원 | ||||||||
디스플레이를 결합시키세요 | 지지는 화면과 공연 전시의 어떠한 호리즈엔탈 &vertical 수도 결합시킵니다 | ||||||||
지원은 한 이미지를 보여주기 위해 함께 모든 화면을 결합시킵니다 | |||||||||
단단한 디스플레이 | 각각 스크린 입력을 개별 신호로 지원하세요 | ||||||||
PIP / 줌 / 로밍 | 부정 | ||||||||
다수의 인터페이스 | 지원 DVI, HDMI, VGA, AV &multiple 신호 입력 | ||||||||
부유한 결의안 | 지지 1080P,1080I,720P,480P &multiple 결의안 입력 | ||||||||
지불 기간 &Conditions | |||||||||
보증 : 3년 보증, 추가 요금은 추가적 한 해 보증에 대하여 부과될 것입니다. |
입출력 연결기의 기술 명세서
VGA / RGB 입력 방식 | 입력 : 여성인 15 핀 HD 디-서브 | |
SYNC 모드 : HV 독립적 동기화 | ||
색상 모드 : 32개 비트 / 화소 | ||
결의안 : 640*480/60HZ-1920*1200/60HZ | ||
입력 임피던스 :75Ω | ||
영상 입력 | 입력 커넥터 : BNC | |
탐색하는 것 : 풀 포맷 자동차 탐지 | ||
입력 임피던스 :75Ω | ||
VGA 또는 DVI는 출력했습니다 | 결의안 :1024x768/60HZ-1920x1200/60HZ | |
색상 모드 : 32개 비트 / 화소 | ||
출력 임피던스 :75Ω | ||
입출력 연결기의 물성 | ||
신호 | 연결기 | 타입 |
복합 영상 입력 | BNC | 여성 |
VGA는 입력했습니다 | 15 핀 HD 디-서브 | 여성 |
VGA는 출력했습니다 | 15 핀 HD 디-서브 | 여성 |
DVI는 출력했습니다 | 24+5 또는 24+1 표준 | 여성 |
보조 RS-232 | 9 핀 디-서브 | 여성 |
주요 RS-232 | 9 핀 디-서브 | 여성 |
