상품 이름: | 영상 벽 관제사 | 산출 해결책: | 1920*1080 |
---|---|---|---|
화면 당 최대 PIP: | 1,4,16, 특화 | 컬러 품질: | 32bit |
입력 출력 신호 소스: | HDMI, DVI, VGA, AV, YPBPR, IP | 제어 수법: | RS232, LAN |
작업 시간: | 365x7x24hrs | 소모: | 12W/channel |
하이 라이트: | 다중 디스플레이 프로세서,비디오 행렬 처리 장치 |

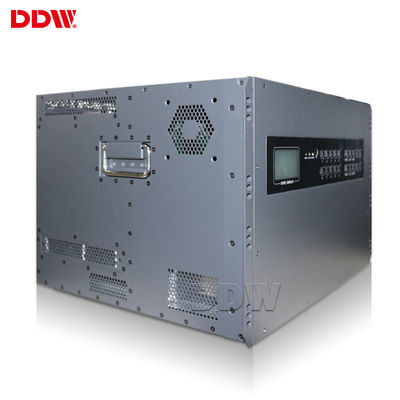

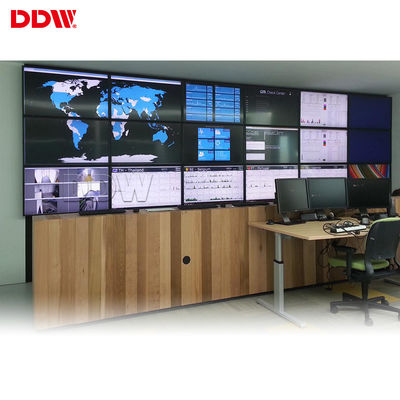

LCD 비디오 월 시스템 안드로이드를 위한 4K HDMI 비디오 월 프로세서 DVI DP VGA AV 에이치디에스디아이 IP
비디오와 영상 처리 :
1. 어떠한 직사각형 비디오 월 구성도 지원받을 수 있습니다. 스크린 명령은 구성될 수 있습니다
2. 입력 / 윈도우는 리사이징되고, 스크린 한계를 가로질러 계층화되고 배치될 수 있습니다
3. 입력 / 윈도우는 정확한 종횡비에 표시되거나, 전체 화면 모드로, 적합하기 위해 뻗치거나, 세부를 강조하기 위해 확대시킵니다
4. 입력 소스들은 에지 픽셀과 라인을 제거하기 위해 잘릴 수 있습니다
5. 이중화 링크 진단 DVI 입력 (캡쳐) 카드는 4K ×4K 결의안 또는 사용자 정의 해상도를 지지합니다. 어떠한 원천도 사로잡힐 수 있습니다
순수 하드웨어 구조는 어떠한 조합에도 탑승합니다 :
씨피씨아이 구조와 산업적 샤시 ;
모듈 설계, 듀얼 예방 과다한 전력 공급 지원 핫 백업, 팬과 뜻대로 다른 모듈은 다음을 합니다 ;
긴급 교환한 시스템 처리모듈을 지원함으로써 고객들이 비용을 절감하기 위해, 여러가지 유형의 샤시와 위원회를 제공하세요 ;
다수이 - 그룹 비디오 월 경영 :
그것은 동시에 짜집기 월스트리트의 여러 세트를 관리할 수 있습니다, 짜집기 월스트리트와 출력 사이의 공통 입력 신호 소스들이 서로를 방해하지 않습니다 ;
다른 결의안을 설정함으로써 색깔과 다른 매개 변수를 조정하세요.
지원 PC, 이동국 제어 소프트웨어가 디스플레이를 프리-모니터링
PC와 제어 소프트웨어의 이동 단말기에 실시간으로 모든 입력 신호를 시사평을 쓰기 위해 사용자들을 지원하기 ;
동작 신호 원천은 직관적으로 필요에 따라 더 선택될 수 있습니다 ;
DDW 비디오 월 프로세서 기술적 요구
모델 시리즈 | CBD로 | 기능 | 어떤 CBD | ||||
기능 설명 | 12개 채널 VGA / DVI 입력인 4 채널 CBD,16channel AV가 자유로이 다수 짜집기 플레이어를 지원하고, 시스템에 동시에 디퍼런트시갈을 보여주고 데이지 체인 위원회에 구축된 스크린을 요구할 수 있습니다 | ~ | 16 채널 AV,16channel VGA/ DVI input,6U 건은 16이지 스크린 배열을 지원합니다 | ||||
(선택적인) 입력 신호 | CVBS | 지원 PAL / NTSC 포맷, 다수 BNC 공항 | ~ | ||||
VGA / RGBHV | 다채널 VGA DB-15 공항, 지원 VGA 풀 포맷 입력 | ~ | |||||
HDMI, DVI, 4K-DVI, IP | 4K(3840x2160) 입력을 지원하시오 그러면 각각 IP은 4개 채널을 디코딩합니다 | ~ | |||||
이피비피르, YCbCr(customizable) | VGA, RGBHV 신호, 지원 PAL, NTSC 포맷과 720P, 1080i HSTV의 동일 커넥터 | ~ | |||||
(주문형인) SDI | BNC는 좌현으로 향하게 합니다 | ~ | |||||
AV, SD/HD/3G SDI, IP 디코딩, 광섬유, DP, 하드바세트, 모니터링 카드 캔을 시사평을 쓰는 것은 주문 제작됩니다 ; | ~ | ~ | |||||
입력 결정 | 최고 4K까지, 일반적으로 사용된 결의안 | ||||||
출력 신호 포맷 | VGA, RGBHV | 신호는 XGA(1024x768@60Hz)/DB-15 공항을 보냅니다 | ~ | ||||
HDMI, DVI, 4K-DVI | DVI 출력인 HDMI | ~ | |||||
(커스텀즈러블) 3G SDI | 밖에 BNC 포트 루프 | ~ | |||||
AV, 이피비피르, DVI-HDMI 컨버터, SD, HD, DP, 하드바세트가 맞춤화될 수 있습니다 ; | ~ | ~ | |||||
출력 해상도 | 최고 4K까지, 일반적으로 사용된 결의안 | ||||||
제어 | 표준 RS232 공항 | ||||||
(커스텀즈러블) IR 원격제어 장치, LAN 콘트릴, IOS, (선택적인) 안드로이드 어플리케이션 제어 | |||||||
시스템 제어 소프트웨어 | 특수 제어 소프트웨어 | ||||||
전원 공급기 | 과다한 전력 공급 110-220VAC, 50/60Hz | ||||||
소모 | 12W/channel | ||||||
작동 온도 | -20' C--60' C | ||||||
일하는 습도 | 5-95% | ||||||
경우 상술 | 2U, 3.5U, 7U,10U, 12.5U, 15U, 23U 표준 랙 마운트 샤시 | ||||||
일련의 제어 인터페이스 | RS-232,9-pin 여성, 타입-D | ||||||
보드 비율 | 115200 | ||||||
핀 형상 | 2=TX,3=RX,5=GND | ||||||
이더넷 컨트롤 인터페이스 | RJ-45 여성, TCP / IP | ||||||
이더넷 제어 속도 | 자동차 10M 또는 100M, 전양방성 또는 반-이중 | ||||||
작업 시간 | 365x7x24hrs |

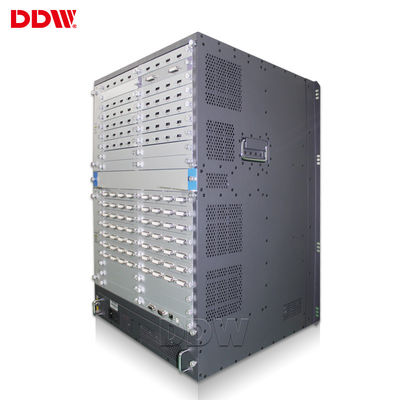

하레웨어 비디오 월 제어기 U 샤시 스펙
샤시 U 사이즈 | 제어기는 (밀리미터)를 감광시킵니다 L*W*H |
팩은 (밀리미터)를 감광시킵니다 L*W*H |
N.W(KG) | G.W(KG) | 최대 입력 부정. | 최대 출력 부정. | MAX 출력 소모(와트) |
2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
