제어 수법: | RS232, IP | 산출 해결책: | 1920*1080 |
---|---|---|---|
컬러 품질: | 32bit | 배회, 줌, PIP: | 지원 |
입력 출력 신호 소스: | HDMI, DVI, VGA, AV, YPBPR, IP | 상품 검색어: | 비디오 월 매트릭스 |
중량: | 5-100Kg | RS232에: | 1 |
하이 라이트: | 비디오 매트릭스 제어기,다중 화면 비디오 컨트롤러 |

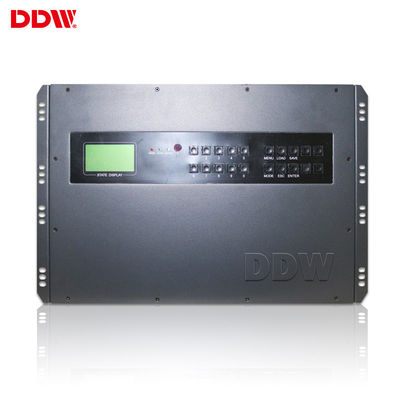

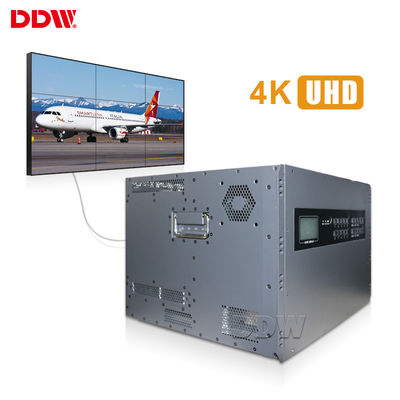

큰 비디오 월 디스플레이 비디오 벽 행렬 최대 출력 / 입력 다중 화면 제어기 144명
비디오 월 매트릭스 기본 정보 :
1. 전체 화면 표시, 개별적으로 각각 화면에 디스플레이, 무료 결합 디스플레이, 그림 로밍, 위에 놓인 그림, 그림 한도와 같은 다양한 화면 표시 방식

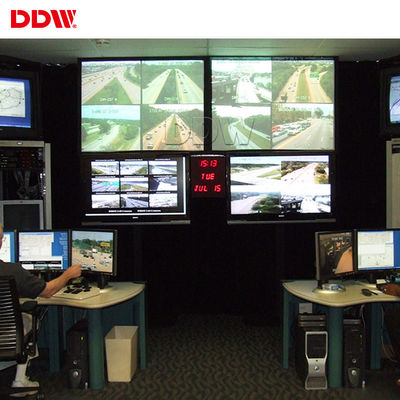

2. 공공 장소 : 지하철, 공항, 서점, 전시회장, 체육관, 박물관, 회의장, 인재 시장, 복권 센터, 등.
3. 엔터테인먼트는 개최됩니다 : 영화관, 휘트니스 센터, 바카내셔널 마을, KTV 바, 인터넷 바, 뷰티 살롱, 골프 코스, 등.
4. 금융 기관 : 은행, Security/ Fund/ 보험 회사, 기타 등등.
5. 사업체 : 슈퍼마켓, 쇼핑몰, 고급 상점, 체인점, 4S 상점, 호텔, 레스토랑, 여행사, 약사의 상점, 기타 등등.
6. 공공 서비스 : 병원, 학교, 텔레콤, 우체국, 등.
7. 레알 Estate&Property : 아파트, 빌라, 사무실 건물, 상업적 오피스 빌딩, 모델 하우스, 판매 사무소, 엘리베이터의 디 엔트랜스, 등.
비디오와 영상 처리 :
1. 어떠한 직사각형 비디오 월 구성도 지원받을 수 있습니다. 스크린 명령은 구성될 수 있습니다
2. 입력 / 윈도우는 리사이징되고, 스크린 한계를 가로질러 계층화되고 배치될 수 있습니다
3. 입력 / 윈도우는 정확한 종횡비에 표시되거나, 전체 화면 모드로, 적합하기 위해 뻗치거나, 세부를 강조하기 위해 확대시킵니다
4. 입력 소스들은 에지 픽셀과 라인을 제거하기 위해 잘릴 수 있습니다
5. 이중화 링크 진단 DVI 입력 (캡쳐) 카드는 4K ×4K 결의안 또는 사용자 정의 해상도를 지지합니다. 어떠한 원천도 사로잡힐 수 있습니다
DDW 비디오 월 매트릭스 기술적 요구
항목 번호. | 성분 | 기술 | 수량 /는 신호합니다 | 시그널 타입 | |||||
1 | 비디오 월 매트릭스 스위처 DDW-VM144144 | 144HDMI 입력, 144HDMI 출력, 순수 하드웨어, 지원 배수 짜집기 선수 자유로이,와 시스템에 동시에 다른 시갈을 보여주고 데이지 체인 위원회에 구축된 화면을 요구할 수 있습니다 | 288 | HDMI | |||||
2 | 소프트웨어 | 제어하기 위한 PC, OS 기간에 설치됩니다 | 1 | ||||||
3 | 부속물 | 전원 플러그, IR 제어기, 영문 매뉴얼 | 1 | ||||||
입력 카드 | |||||||||
인터페이스 | 144*HDMI 종류 A | ||||||||
프로토널 신호 | HDMI 1.3, HDCP 1.3, 적합한 DVI1..0 | ||||||||
EDID | 지원 | ||||||||
입력 대역폭 | 165MHZ | ||||||||
결의안 | HDTV 1920*1080@60HZ, HDCP 1920*1200@60HZ | ||||||||
출력 카드 | |||||||||
인터페이스 | 144*HDMI 종류 A | ||||||||
프로토널 신호 | HDMI 1.3, VGA 1.0, 적합한 DVI1..0 | ||||||||
출력 대역폭 | 165MHZ | ||||||||
출력 해상도 |
1920x1200@60Hz,1920x1080@60Hz,1680x1050@60Hz,1600x1200@60Hz, 1600x900@60Hz,1440x900@60Hz,1400x1050@60Hz,1366x768@60Hz, 1280x1024@60Hz,1280x960@60Hz,1280x800@60Hz,1280x720@60Hz, 1024x768@60Hz,800x600@60Hz |
||||||||
스위치 효과 | 심리스 스위칭 | ||||||||
시스템 기능 | |||||||||
RS232에 | 1 | ||||||||
IR에 | 1 | ||||||||
AC에 | AC100-240V | ||||||||
컬러 시스템 지원 | PAL / NTSC / SECAM | ||||||||
제어 타입 | IR 멀리 있는 &Software 제어 | ||||||||
메뉴 언어 | 영어 / 중국 (다수의 언어가 맞춤화될 수 있습니다) | ||||||||
수직 / 수평 디스플레이 | 지원 | ||||||||
디스플레이를 결합시키세요 | 지지는 화면과 공연 전시의 어떠한 호리즈엔탈 &vertical 수도 결합시킵니다 | ||||||||
지원은 한 이미지를 보여주기 위해 함께 모든 화면을 결합시킵니다 | |||||||||
단단한 디스플레이 | 각각 스크린 입력을 개별 신호로 지원하세요 | ||||||||
PIP / 줌 / 로밍 | 부정 | ||||||||
다수의 인터페이스 | 지원 DVI, HDMI, VGA, AV &multiple 신호 입력 | ||||||||
부유한 결의안 | 지지 1080P,1080I,720P,480P &multiple 결의안 입력 | ||||||||
지불 기간 &Conditions | |||||||||
보증 : 3년 보증, 추가 요금은 추가적 한 해 보증에 대하여 부과될 것입니다. |
입출력 연결기의 기술 명세서
VGA / RGB 입력 방식 | 입력 : 여성인 15 핀 HD 디-서브 | |
SYNC 모드 : HV 독립적 동기화 | ||
색상 모드 : 32개 비트 / 화소 | ||
결의안 : 640*480/60HZ-1920*1200/60HZ | ||
입력 임피던스 :75Ω | ||
영상 입력 | 입력 커넥터 : BNC | |
탐색하는 것 : 풀 포맷 자동차 탐지 | ||
입력 임피던스 :75Ω | ||
VGA 또는 DVI는 출력했습니다 | 결의안 :1024x768/60HZ-1920x1200/60HZ | |
색상 모드 : 32개 비트 / 화소 | ||
출력 임피던스 :75Ω | ||
입출력 연결기의 물성 | ||
신호 | 연결기 | 타입 |
복합 영상 입력 | BNC | 여성 |
VGA는 입력했습니다 | 15 핀 HD 디-서브 | 여성 |
VGA는 출력했습니다 | 15 핀 HD 디-서브 | 여성 |
DVI는 출력했습니다 | 24+5 또는 24+1 표준 | 여성 |
보조 RS-232 | 9 핀 디-서브 | 여성 |
주요 RS-232 | 9 핀 디-서브 | 여성 |
