최대 입력 수: | 71 | 최대 출력 수: | 68 |
---|---|---|---|
산출 해결책: | 1920*1080 | 화면 당 최대 PIP: | 1,4,16, 특화 |
상품 이름: | 비디오 월 매트릭스 | 입력 대역폭: | 165MHz |
입력 출력 신호 소스: | HDMI, DVI, VGA, AV, YPBPR, IP | 제어 수법: | RS232, LAN |
하이 라이트: | 비디오 월 멀티플렉서,다중 화면 비디오 컨트롤러 |

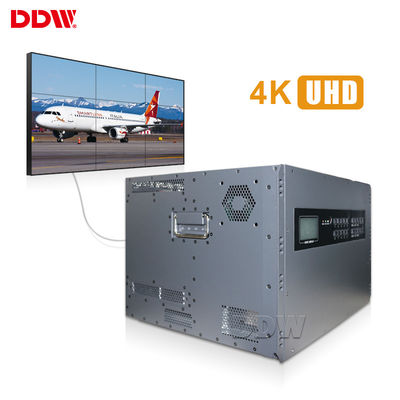

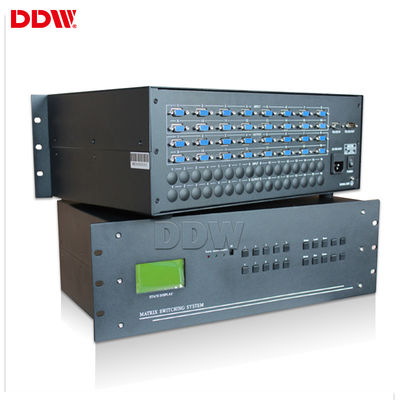

4 분할 스크린 LG 비디오 월 거푸집 지지 DIV와 3G - SDI 신호 출력
LCD 비디오 벽 행렬 키특성 :
단순 설치 & 분해
순수 하드웨어 구조는 어떠한 조합에도 탑승합니다 :
DDW 비디오 월 매트릭스 기술적 요구
모델 부정. | DDW-VM7168 | |||||||||
인용 | ||||||||||
항목 번호. | 성분 | 기술 | 수량 /는 신호합니다 | 시그널 타입 | ||||||
1 | 비디오 월 매트릭스 SwitcherDDW-VM7168 | 71HDMI 입력, 68HDMI 출력, 순수 하드웨어, 지원 배수 짜집기 선수 자유로이,와 시스템에 동시에 다른 시갈을 보여주고 데이지 체인 위원회에 구축된 화면을 요구할 수 있습니다 | 139 | HDMI | ||||||
2 | 소프트웨어 | 제어하기 위한 PC, OS 기간에 설치됩니다 | 1 | |||||||
3 | 부속물 | 전원 플러그, IR 제어기, 영문 매뉴얼 | 1 | |||||||
입력 카드 | ||||||||||
인터페이스 | 71*HDMI 종류 A | |||||||||
프로토널 신호 | HDMI 1.3, HDCP 1.3, 적합한 DVI1..0 | |||||||||
EDID | 지원 | |||||||||
입력 대역폭 | 165MHZ | |||||||||
결의안 | HDTV 1920*1080@60HZ, HDCP 1920*1200@60HZ | |||||||||
출력 카드 | ||||||||||
인터페이스 | 68*HDMI 종류 A | |||||||||
프로토널 신호 | HDMI 1.3, VGA 1.0, 적합한 DVI1..0 | |||||||||
출력 대역폭 | 165MHZ | |||||||||
출력 해상도 |
1920x1200@60Hz,1920x1080@60Hz,1680x1050@60Hz,1600x1200@60Hz, 1600x900@60Hz,1440x900@60Hz,1400x1050@60Hz,1366x768@60Hz, 1280x1024@60Hz,1280x960@60Hz,1280x800@60Hz,1280x720@60Hz, 1024x768@60Hz,800x600@60Hz |
|||||||||
스위치 효과 | 심리스 스위칭 | |||||||||
시스템 기능 | ||||||||||
RS232에 | 1 | |||||||||
IR에 | 1 | |||||||||
AC에 | AC100-240V | |||||||||
컬러 시스템 지원 | PAL / NTSC / SECAM | |||||||||
제어 타입 | IR 멀리 있는 &Software 제어 | |||||||||
메뉴 언어 | 영어 / 중국 (다수의 언어가 맞춤화될 수 있습니다) | |||||||||
수직 / 수평 디스플레이 | 지원 | |||||||||
디스플레이를 결합시키세요 | 지지는 화면과 공연 전시의 어떠한 호리즈엔탈 &vertical 수도 결합시킵니다 | |||||||||
지원은 한 이미지를 보여주기 위해 함께 모든 화면을 결합시킵니다 | ||||||||||
단단한 디스플레이 | 각각 스크린 입력을 개별 신호로 지원하세요 | |||||||||
PIP / 줌 / 로밍 | 부정 | |||||||||
다수의 인터페이스 | 지원 DVI, HDMI, VGA, AV &multiple 신호 입력 | |||||||||
부유한 결의안 | 지지 1080P,1080I,720P,480P &multiple 결의안 입력 | |||||||||
지불 기간 &Conditions | ||||||||||
보증 : 3년 보증, 추가 요금은 추가적 한 해 보증에 대하여 부과될 것입니다. |
입출력 연결기의 기술 명세서
VGA / RGB 입력 방식 | 입력 : 여성인 15 핀 HD 디-서브 | |
SYNC 모드 : HV 독립적 동기화 | ||
색상 모드 : 32개 비트 / 화소 | ||
결의안 : 640*480/60HZ-1920*1200/60HZ | ||
입력 임피던스 :75Ω | ||
영상 입력 | 입력 커넥터 : BNC | |
탐색하는 것 : 풀 포맷 자동차 탐지 | ||
입력 임피던스 :75Ω | ||
VGA 또는 DVI는 출력했습니다 | 결의안 :1024x768/60HZ-1920x1200/60HZ | |
색상 모드 : 32개 비트 / 화소 | ||
출력 임피던스 :75Ω | ||
입출력 연결기의 물성 | ||
신호 | 연결기 | 타입 |
복합 영상 입력 | BNC | 여성 |
VGA는 입력했습니다 | 15 핀 HD 디-서브 | 여성 |
VGA는 출력했습니다 | 15 핀 HD 디-서브 | 여성 |
DVI는 출력했습니다 | 24+5 또는 24+1 표준 | 여성 |
보조 RS-232 | 9 핀 디-서브 | 여성 |
주요 RS-232 | 9 핀 디-서브 | 여성 |
