| 원래 장소: | 광동, 중국 (본토) |
|---|---|
| 브랜드 이름: | DDW |
| 인증: | ISO9001 ,CE , RoHS , FCC , 3C |
| 모델 번호: | DDW-VM0505 |
| 최소 주문 수량: | 1개 세트 / 세트 |
| 가격: | Negotiable |
| 포장 세부 사항: | 이중 레이어 카톤 팩 |
| 배달 시간: | 3 지불에 일로 일합니다 |
| 지불 조건: | T/T,L/C,Western 유럽연합, 알리바바 무역 보험 |
| 공급 능력: | 1000 PC / 달 |
| 산출 해결책: | 1920*1080 | 화면 당 최대 PIP: | 1,4,16, 특화 |
|---|---|---|---|
| 컬러 품질: | 32bit | 배회, 줌, PIP: | 지원 |
| 입력 출력 신호 소스: | HDMI, DVI, VGA, AV, YPBPR, IP | 상품 이름: | 비디오 월 매트릭스 |
| 입력 번호: | 5 | 출력 갯수: | 5 |
| 하이 라이트: | 비디오 월 멀티플렉서,비디오 매트릭스 제어기 |
||

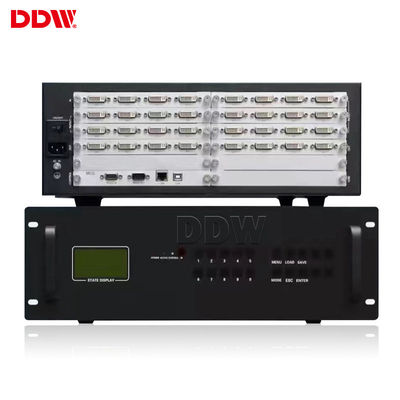

비디오 월 매트릭스 주문 제작된 앱 원격 소모 12W/channel
비디오 월 기질 특징 :
1, 2는 ~ 4 갈라진 표시 기능 (한 단일 스크린)을 분리했습니다
한 단일 스크린 최고 4까지 신호 출처는 동시에 입력했습니다, 그것이 어떠한 패턴과 중첩 이미지에 설계일 수 있습니다.
2, 비디오 월 구성 지원
디지탈 영상 처리 시스템의 고해상도를 짜맞추게 하는 iMAX-5000 시리즈는 매트릭스와 모자이크 비디오 월 구성 둘 다를 지원합니다.
3, 심리스 스위칭 처리 장치 내부
어떤 조인트, 어떤 검은 화면, 매끄러운 비디오 스위칭 처리 장치 내부.
4, PIP / 팝 기능
지원 픽쳐 인 픽쳐 (PIP이) 외부 그림 (팝을 상상합니다) 작용합니다 .
단일 스크린은 스크린 위의 중첩된 4 콘텐츠일 수 있습니다. 당신은 또한 분류하고 다른 어떤 스크린에 있는 경계를 배치하거나 넘을 수 있습니다.
5, 부분적 확대 기능
단일 스크린 줌 기능에서 지원. 당신은 어떤 신호로부터의 이미지가 특정 영역에서 출처를 밝힌다는 줌 시각 할 수있.
6, 사용자 친화적 그래픽컬 유저 인터패이스
단지 마우스 장치를 사용하고 당신이 놀기를 원하는 비디오 콘텐츠에 클릭하고 표시된 사이즈와 위치를 드래그앤드롭하세요.
7, 지원을 바꾸는 다입력 포맷
다입력 형식 지원과 같은 VGA, DVI, CVBS, HDMI와 SDI.
재생을 고리로 만든 8
그것은 화면 표시 방식의 100개 세트 보다 더 저장될 수 있습니다.
RS232 네트워크 또는 TCP / IP 모드를 통해 루핑 재생과 제어 스위칭을 지원하세요.
9, 소형이고 확장가능한 입출력
40개의 입력 채널이 18 또는 36 다중까지 확장될 수 있다고, 당신은 소형 1단위 주택에서 대규모 다중 디스플레이 시스템을 실현할 수 있습니다.
10, 절전 디자인
내장 절전 그래픽 보드와 하나의 장치 구조설계에 의한 저감 효과 부품.
11, 용이한 대체
후방 분리할 수 있는 입출력 보드 도입과 확장은 쉽게 있을 수 있습니다.
사용자는 전체 샤시를 랙에서 제거하는 것 없이 입력과 출력 보드를 한 단위로 대체할 수 있습니다.
DDW 비디오 월 매트릭스 기술적 요구
| 항목 번호. | 성분 | 기술 | 수량 /는 신호합니다 | 시그널 타입 | |||||
| 1 | 비디오 월 매트릭스 DDW-VM0505 | 5HDMI 입력, 5HDMI 출력, 순수 하드웨어, 지원 배수 짜집기 선수 자유로이,와 시스템에 동시에 다른 시갈을 보여주고 데이지 체인 위원회에 구축된 화면을 요구할 수 있습니다 | 10 | HDMI | |||||
| 2 | 소프트웨어 | 제어하기 위한 PC, OS 기간에 설치됩니다 | 1 | ||||||
| 3 | 부속물 | 전원 플러그, IR 제어기, 영문 매뉴얼 | 1 | ||||||
| 입력 카드 | |||||||||
| 인터페이스 | 5*HDMI 종류 A | ||||||||
| 프로토널 신호 | HDMI 1.3, HDCP 1.3, 적합한 DVI1..0 | ||||||||
| EDID | 지원 | ||||||||
| 입력 대역폭 | 165MHZ | ||||||||
| 결의안 | HDTV 1920*1080@60HZ, HDCP 1920*1200@60HZ | ||||||||
| 출력 카드 | |||||||||
| 인터페이스 | 5*HDMI 종류 A | ||||||||
| 프로토널 신호 | HDMI 1.3, VGA 1.0, 적합한 DVI1..0 | ||||||||
| 출력 대역폭 | 165MHZ | ||||||||
| 출력 해상도 |
1920x1200@60Hz,1920x1080@60Hz,1680x1050@60Hz,1600x1200@60Hz, 1600x900@60Hz,1440x900@60Hz,1400x1050@60Hz,1366x768@60Hz, 1280x1024@60Hz,1280x960@60Hz,1280x800@60Hz,1280x720@60Hz, 1024x768@60Hz,800x600@60Hz |
||||||||
| 스위치 효과 | 심리스 스위칭 | ||||||||
| 시스템 기능 | |||||||||
| RS232에 | 1 | ||||||||
| IR에 | 1 | ||||||||
| AC에 | AC100-240V | ||||||||
| 컬러 시스템 지원 | PAL / NTSC / SECAM | ||||||||
| 제어 타입 | IR 멀리 있는 &Software 제어 | ||||||||
| 메뉴 언어 | 영어 / 중국 (다수의 언어가 맞춤화될 수 있습니다) | ||||||||
| 수직 / 수평 디스플레이 | 지원 | ||||||||
| 디스플레이를 결합시키세요 | 지지는 화면과 공연 전시의 어떠한 호리즈엔탈 &vertical 수도 결합시킵니다 | ||||||||
| 지원은 한 이미지를 보여주기 위해 함께 모든 화면을 결합시킵니다 | |||||||||
| 단단한 디스플레이 | 각각 스크린 입력을 개별 신호로 지원하세요 | ||||||||
| PIP / 줌 / 로밍 | 부정 | ||||||||
| 다수의 인터페이스 | 지원 DVI, HDMI, VGA, AV &multiple 신호 입력 | ||||||||
| 부유한 결의안 | 지지 1080P,1080I,720P,480P &multiple 결의안 입력 | ||||||||
| 지불 기간 &Conditions | |||||||||
| 보증 : 3년 보증, 추가 요금은 추가적 한 해 보증에 대하여 부과될 것입니다. | |||||||||
입출력 연결기의 기술 명세서
| VGA / RGB 입력 방식 | 입력 : 여성인 15 핀 HD 디-서브 | |
| SYNC 모드 : HV 독립적 동기화 | ||
| 색상 모드 : 32개 비트 / 화소 | ||
| 결의안 : 640*480/60HZ-1920*1200/60HZ | ||
| 입력 임피던스 :75Ω | ||
| 영상 입력 | 입력 커넥터 : BNC | |
| 탐색하는 것 : 풀 포맷 자동차 탐지 | ||
| 입력 임피던스 :75Ω | ||
| VGA 또는 DVI는 출력했습니다 | 결의안 :1024x768/60HZ-1920x1200/60HZ | |
| 색상 모드 : 32개 비트 / 화소 | ||
| 출력 임피던스 :75Ω | ||
| 입출력 연결기의 물성 | ||
| 신호 | 연결기 | 타입 |
| 복합 영상 입력 | BNC | 여성 |
| VGA는 입력했습니다 | 15 핀 HD 디-서브 | 여성 |
| VGA는 출력했습니다 | 15 핀 HD 디-서브 | 여성 |
| DVI는 출력했습니다 | 24+5 또는 24+1 표준 | 여성 |
| 보조 RS-232 | 9 핀 디-서브 | 여성 |
| 주요 RS-232 | 9 핀 디-서브 | 여성 |
