산출 해결책: | 1920*1080,1920*1200 | 화면 당 최대 PIP: | 1,4,16, 특화 |
---|---|---|---|
상품 이름: | 비디오 월 맥박기 | 최대 입력 수: | 36 |
최대 출력 수: | 36 | 입력 출력 신호 소스: | HDMI, DVI, VGA, AV, YPBPR, IP |
제어 수법: | RS232, LAN | 소모: | 12W/channel |
하이 라이트: | 비디오 스케일러 스위처,하드미 비디오 컨트롤러 |

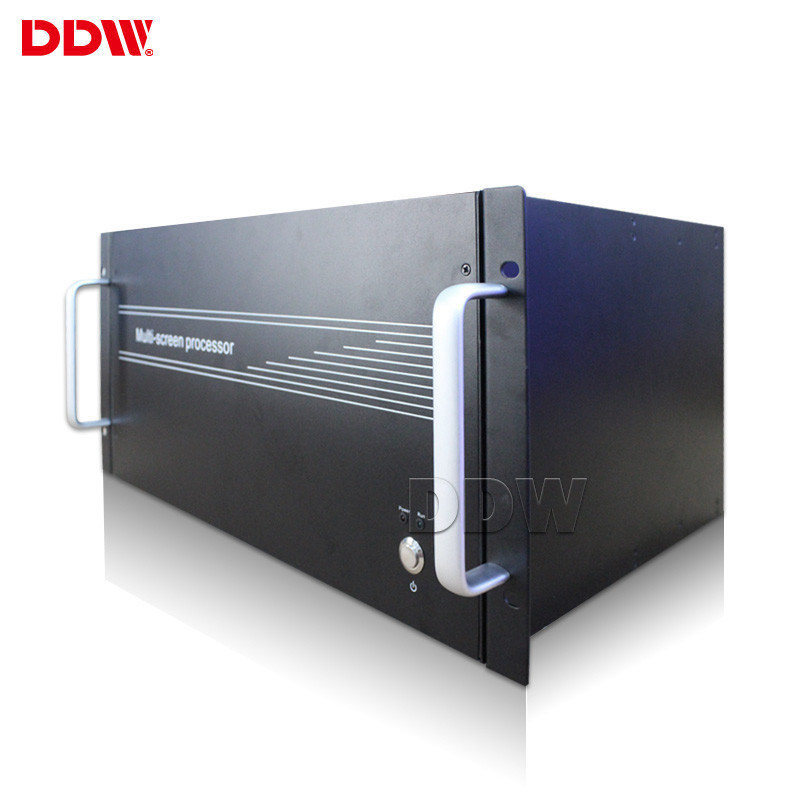

회의실 비디오 월 맥박기 3.2Gbps 자료 비율 가득 찬 하드웨어 형태
비디오 월 맥박기는 다음과 같은 키특성을 가지고 있습니다 :
1. 운영 체제 없는 가득 찬 하드웨어 형태
2. 고속 버스 병렬 처리 기술, 고대역 압축되지 않는 처리
3. 실시간 이미지 표시, 어떤 하강 프레임
4. 어떠한 사이즈와 어떠한 중첩된 것에, 임의 위치에 있는 지지 디스플레이
5. 가공처리하는 지원 개방 창 효과
6. 지원 대형 스크린 이미지 정지
7. 연속된 지원 7 X 24와 안정적 운영
8. 유연성이 입출력 이사회를 증가시킵니다
9. 부분 투입과 출력 카드를 혼합된 간섭으로 지원하세요
10. 입출력 카드는 긴급 교환, 플러그-앤-플레이 기능성을 지원합니다
11. 출력 해상도 최고 1920 X 1200

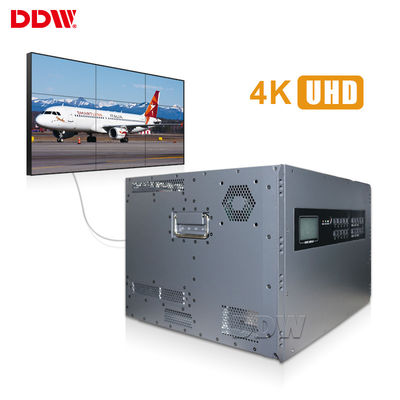

DDW 비디오 월 맥박기는 HDMI, DVI, VGA, AV, YPBPR, 각각 채널 지원 1920 x1200 결의안 신호 입력과 outputs,RS232를 지원하는 전문적 모듈화되고 하드웨어 비디오 월 프로세서 중 하나와 IP 제어 수법입니다.비디오 월 프로세서는 넓게 다음을 위해 사용될 수 있습니다감시, 방향설정, 일정 관리 시스템, 공중보안, 화재, 군, 기상, 철도와 항공 모니터링 시스템, 화상회의, 조회 시스템.
지원 PC, 이동국 제어 소프트웨어가 디스플레이를 프리-모니터링
DDW 비디오 월 맥박기 기술적 요구
모델 시리즈 | CBD로 | 기능 | 어떤 CBD | ||||
기능 설명 |
12개 채널 VGA / DVI 입력인 4 채널 CBD,16channel AV가 자유로이 다수 짜집기 선수를 지원하고, 달라서 나타날 수 있습니다 장치에 대한 동시에 시갈이 데이지 체인 위원회에 구축된 스크린을 요구합니다 |
~ | 16 채널 AV,16channel VGA/ DVI input,6U 건은 16이지 스크린 배열을 지원합니다 | ||||
(선택적인) 입력 신호 | CVBS | 지원 PAL / NTSC 포맷, 다수 BNC 공항 | ~ | ||||
VGA / RGBHV | 다채널 VGA DB-15 공항, 지원 VGA 풀 포맷 입력 | ~ | |||||
HDMI, DVI, 4K-DVI, IP | 4K(3840x2160) 입력을 지원하시오 그러면 각각 IP은 4개 채널을 디코딩합니다 | ~ | |||||
이피비피르, YCbCr(customizable) | VGA, RGBHV 신호, 지원 PAL, NTSC 포맷과 720P, 1080i HSTV의 동일 커넥터 | ~ | |||||
(주문형인) SDI | BNC는 좌현으로 향하게 합니다 | ~ | |||||
AV, SD/HD/3G SDI, IP 디코딩, 광섬유, DP, 하드바세트, 모니터링 카드 캔을 시사평을 쓰는 것은 주문 제작됩니다 ; | ~ | ~ | |||||
입력 결정 | 최고 4K까지, 일반적으로 사용된 결의안 | ||||||
출력 신호 포맷 | VGA, RGBHV | 신호는 XGA(1024x768@60Hz)/DB-15 공항을 보냅니다 | ~ | ||||
HDMI, DVI, 4K-DVI | DVI 출력인 HDMI | ~ | |||||
(커스텀즈러블) 3G SDI | 밖에 BNC 포트 루프 | ~ | |||||
AV, 이피비피르, DVI-HDMI 컨버터, SD, HD, DP, 하드바세트가 맞춤화될 수 있습니다 ; | ~ | ~ | |||||
출력 해상도 | 최고 4K까지, 일반적으로 사용된 결의안 | ||||||
제어 | 표준 RS232 공항 | ||||||
(커스텀즈러블) IR 원격제어 장치, LAN 콘트릴, IOS, (선택적인) 안드로이드 어플리케이션 제어 | |||||||
시스템 제어 소프트웨어 | 특수 제어 소프트웨어 | ||||||
전원 공급기 | 과다한 전력 공급 110-220VAC, 50/60Hz | ||||||
소모 | 12W/channel | ||||||
작동 온도 | -20' C--60' C | ||||||
일하는 습도 | 5-95% | ||||||
경우 상술 | 2U, 3.5U, 7U,10U, 12.5U, 15U, 23U 표준 랙 마운트 샤시 | ||||||
일련의 제어 인터페이스 | RS-232,9-pin 여성, 타입-D | ||||||
보드 비율 | 115200 | ||||||
핀 형상 | 2=TX,3=RX,5=GND | ||||||
이더넷 컨트롤 인터페이스 | RJ-45 여성, TCP / IP | ||||||
이더넷 제어 속도 | 자동차 10M 또는 100M, 전양방성 또는 반-이중 | ||||||
작업 시간 | 365x7x24hrs |
하레웨어 비디오 월 제어기 U 샤시 스펙
샤시 U 사이즈 | 제어기는 (밀리미터)를 감광시킵니다 L*W*H |
팩은 (밀리미터)를 감광시킵니다 L*W*H |
N.W(KG) | G.W(KG) | 최대 입력 부정. | 최대 출력 부정. | MAX 출력 소모(와트) |
2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
