| 원래 장소: | 광동, 중국 (본토) |
|---|---|
| 브랜드 이름: | DDW |
| 인증: | ISO9001 ,CE , RoHS , FCC , 3C |
| 모델 번호: | DDW-VPH1616 |
| 최소 주문 수량: | 협상 |
| 가격: | Negotiable |
| 포장 세부 사항: | 이중 레이어 카톤 팩 |
| 배달 시간: | 3 지불에 일로 일합니다 |
| 지불 조건: | T/T,L/C,Western 유럽연합, 알리바바 무역 보험 |
| 공급 능력: | 1000 PC / 달 |
| 상품 이름: | 다중 텔레비전 디스플레이 제어부 | 입출력 수: | 16x16 |
|---|---|---|---|
| 결의안: | 4K | 컬러 품질: | 32bit |
| 이명: | 비디오 디스플레이 벽 제어기 | 제어 수법: | RS232, LAN |
| 작동 온도: | -20' C--60' Ｃ | 보드율: | 115200 |
| 하이 라이트: | 다중 화면 제어기,프가 비디오 월 프로세서 |
||

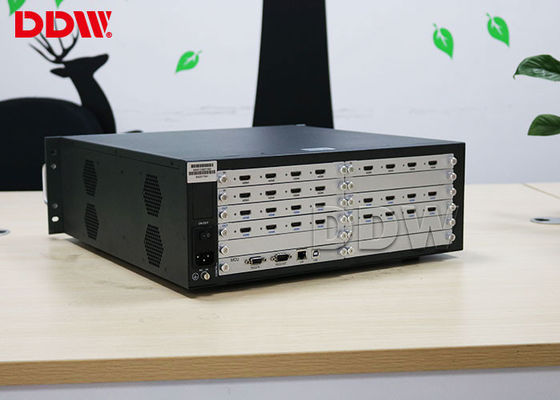

LCD 다중 텔레비전 디스플레이 제어부, 4k 비디오 디스플레이 벽 제어기
순수 하드웨어 구조는 어떠한 조합에도 탑승합니다 :
다수이 - 그룹 비디오 월 경영 :
다중 TV 표시기 컨트롤러 사항
| 모델 시리즈 | CBD로 | 기능 | 어떤 CBD | ||||
| 기능 설명 |
12개 채널 VGA / DVI 입력인 4 채널 CBD,16channel AV가 자유로이 다수 짜집기 선수를 지원하고, 달라서 나타날 수 있습니다 장치에 대한 동시에 시갈이 데이지 체인 위원회에 구축된 스크린을 요구합니다 |
~ | 16 채널 AV,16channel VGA/ DVI input,6U 건은 16이지 스크린 배열을 지원합니다 | ||||
| (선택적인) 입력 신호 | CVBS | 지원 PAL / NTSC 포맷, 다수 BNC 공항 | ~ | ||||
| VGA / RGBHV | 다채널 VGA DB-15 공항, 지원 VGA 풀 포맷 입력 | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | 4K(3840x2160) 입력을 지원하시오 그러면 각각 IP은 4개 채널을 디코딩합니다 | ~ | |||||
| 이피비피르, YCbCr(customizable) | VGA, RGBHV 신호, 지원 PAL, NTSC 포맷과 720P, 1080i HSTV의 동일 커넥터 | ~ | |||||
| (주문형인) SDI | BNC는 좌현으로 향하게 합니다 | ~ | |||||
| AV, SD/HD/3G SDI, IP 디코딩, 광섬유, DP, 하드바세트, 모니터링 카드 캔을 시사평을 쓰는 것은 주문 제작됩니다 ; | ~ | ~ | |||||
| 입력 결정 | 최고 4K까지, 일반적으로 사용된 결의안 | ||||||
| 출력 신호 포맷 | VGA, RGBHV | 신호는 XGA(1024x768@60Hz)/DB-15 공항을 보냅니다 | ~ | ||||
| HDMI, DVI, 4K-DVI | DVI 출력인 HDMI | ~ | |||||
| (커스텀즈러블) 3G SDI | 밖에 BNC 포트 루프 | ~ | |||||
| AV, 이피비피르, DVI-HDMI 컨버터, SD, HD, DP, 하드바세트가 맞춤화될 수 있습니다 ; | ~ | ~ | |||||
| 소모 | 12W/channel | ||||||
| 작동 온도 | -20' C--60' Ｃ | ||||||
| 일하는 습도 | 5-95% | ||||||
| 경우 상술 | 2U, 3.5U, 7U,10U, 12.5U, 15U, 23U 표준 랙 마운트 샤시 | ||||||
| 일련의 제어 인터페이스 | RS-232,9-pin 여성, 타입-D | ||||||
| 보드 비율 | 115200 | ||||||
| 핀 형상 | 2=TX,3=RX,5=GND | ||||||
| 이더넷 컨트롤 인터페이스 | RJ-45 여성, TCP / IP | ||||||
| 이더넷 제어 속도 | 자동차 10M 또는 100M, 전양방성 또는 반-이중 | ||||||
| 작업 시간 | 365x7x24hrs | ||||||
하레웨어 비디오 월 제어기 Ｕ 샤시 스펙
| 샤시 Ｕ 사이즈 | 제어기는 (밀리미터)를 감광시킵니다 L*W*H |
팩은 (밀리미터)를 감광시킵니다 L*W*H |
N.W(KG) | G.W(KG) | 최대 입력 부정. | 최대 출력 부정. | MAX 출력 소모(와트) |
| 2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
